在城市供水管网与智慧水务建设飞速发展的2026年，水表早已超越了单纯的“用水量计数工具”范畴，演变为集流体计量、数据感知、无线传输与阀控管理于一体的物联网智能终端。无论是老旧小区改造中广泛使用的湿式水表、高端住宅青睐的干式水表，还是工业大口径场景下的超声波水表，其计量准确性与运行稳定性都极度依赖于内部精密的结构设计。然而，对于终端采购方、物业管理人员乃至普通用户而言，水表外壳下的“黑箱”结构往往充满神秘感。很多人不清楚机械水表为何不用电就能计数，也不明白智能水表如何在机械基表上加装电子模块实现远传。本文将由外向内、由机械到电子，系统拆解各类水表内部结构的核心组件、工作原理及技术演进差异，为水务从业者提供专业的结构认知参考。

一、 外部防护结构：表壳、表罩与密封体系

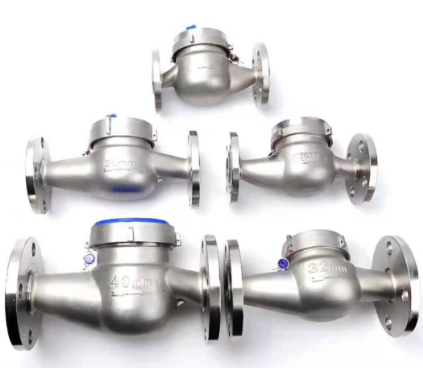

无论水表形态如何迭代，最外层的防护结构是保障计量安全的基石。水表表壳（Meter Body）作为承压载体，通常采用铸铁（HT150）、铸造铅黄铜（ZCuZn40Pb2）或工程塑料（如PPO/ABS合金）制成，需满足国家标准GB/T 778规定的1.6MPa水压试验（2.0MPa短时耐压）。其内部设计有进水导流腔与出水汇流腔，形成“下环室”与“上环室”的环形流道空间。表壳上端通过螺纹或法兰连接表罩（Meter Cover），表罩中央嵌有表玻璃（通常为钢化玻璃，符合JB/T 8480），既保护内部计数器防尘防水，又方便用户读取读数。

密封体系是外部结构的关键：密封垫圈（橡胶O型圈或EPDM三元乙丙胶圈）被压紧在表壳与表罩、表玻璃之间，确保IP68防护等级，防止地下水或潮气侵入腐蚀机芯。在智能水表中，表罩常集成控制模块仓，内置MCU主板与通信天线，采用超声波焊接或灌封胶工艺实现全密封，避免电池仓受潮短路。优质的水表内部结构首先从壳体无毛刺铸造、内衬无毒环氧树脂喷涂开始，防止水质二次污染。

二、 机械基表核心：进水滤网与计量机芯（叶轮盒体系）

拆开表罩，暴露在视野中的首先是计数机构（Counter Mechanism），但在其下方才是水表的“心脏”——计量机芯。以最常见的旋翼式水表（Multi-jet Water Meter）为例，机芯分为三大件：套筒（计量室）、叶轮盒（Impeller Box）与齿轮计数传动系。

1. 滤水网（Strainer）：安装于水表进水口套筒底部，呈碗状或筒状，孔径约0.8-1.2mm。它的作用是拦截自来水管中的铁锈、砂砾、麻丝等杂质，防止硬质颗粒进入计量室打伤叶轮叶片。这是保护水表内部结构不被磨损的第一道防线，也是日常运维需定期拆洗的易损件。

2. 叶轮盒与切线导流结构：水流经滤水后进入套筒，套筒侧壁开有上下两排圆孔，且均沿圆周切线方向斜向打孔（下排进水、上排出水），方向相反。水流从下排孔切线切入，在叶轮盒下方的“下环室”形成旋转涡流，强力冲击叶轮叶片，使其绕垂直轴旋转；随后水流从上层切线孔流出至上环室汇入出水管。这种多流束（Multi-jet）切线设计避免了单股射流直接冲击轴心导致磨损不均，显著提升了机械水表的线性度与小流量灵敏度。

3. 叶轮（Impeller）与计数传动：叶轮是计量敏感元件，多采用轻质ABS工程塑料或聚甲醛（POM）制成，边缘分布6-8片弧形叶片。水流速越快，叶轮转速越高（转速与流速成正比）。叶轮垂直轴向上穿过叶轮盒隔板，顶端通过齿轮组（Gear Train）与计数器耦合。传统结构采用“十进制数齿轮”啮合：个位齿轮转10圈驱动十位齿轮转1圈（实际通过9:30与10:30两对齿轮串联近似0.1传动比），将叶轮高速旋转按比例减速，转换为字轮（Register）上的立方米读数。指针式计数器则用不同颜色指针指示小数位。

湿式与干式结构差异是机械基表的重要分支。湿式水表的叶轮盒与计数齿轮直接浸没在水中，字轮盘透过水介质可视，结构简单成本低，但冬季易冻裂表玻璃，且水中杂质易附着表盘影响读数；干式水表则在叶轮上方增设磁性耦合传动：叶轮轴顶端装永磁体，通过非磁性隔板（不锈钢罩）与上部计数器的磁力接收盘隔水耦合传动。计数机构处于干燥腔体（充惰性气体或真空），杜绝水雾结露，读数清晰，常用于北方寒冷地区或高品质住宅，干式水表内部结构的磁传动间隙控制（通常0.5-1mm）直接决定传动效率。

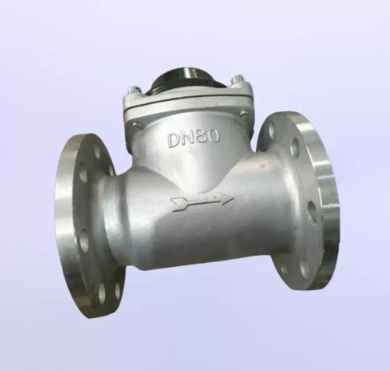

对于大口径工业用水，螺翼式水表（Woltmann Meter）采用水平轴螺旋桨式叶轮，水流平行推动叶片，量程比（R）可达R160以上，内部无细小齿轮磨损，更适合大流量稳定计量。

三、 智能水表电子叠加层：传感、通信与阀控模块

现代智能水表（Smart Water Meter）并非推翻机械重建，而是在机械基表（或全电子计量管）基础上，叠加“电子感官”与“通信神经”。其内部结构新增四大电子模块：

1. 流量传感模块（Sensor Module）：

• 脉冲（有磁）采样：在机械叶轮或字轮轴上加装微型永磁体，每转一圈触发干簧管或霍尔元件输出电脉冲（通常0.01m³/脉冲）。成本低但怕强磁干扰（需加磁屏蔽）。

• 无磁采样（LC振荡）：利用金属叶片切割电感线圈改变振荡频率来计数，彻底解决磁攻击窃水问题，是高端NB-IoT水表主流方案。

• 光电直读：在字轮两侧布置红外发射/接收对管，字轮打孔编码，通电瞬间直接“光学读取”字轮数字（0-9），无累积误差，断电不丢失数据，适合抄表频次低的老旧小区改造。

• 全电子计量（超声波/电磁）：超声波水表内部无机械叶轮，采用一对压电陶瓷换能器交替收发声波，测量顺逆流时间差△t换算流速（时差法），通过管径截面积积分得流量。内部仅有测量管与电路舱，无磨损，量程比可达R250/R400，微小流量（滴水）计量极佳；电磁水表基于法拉第电磁感应定律，导电水流切割磁场产生感应电动势测速，适合大口径脏水计量。

2. 微控制单元（MCU）与通信模块：

   MCU作为“大脑”（常为低功耗单片机），累计脉冲、计算用量、监测电池电压与异常（磁干扰、反向流、管路爆管）。通信模块负责无线远传：主流为NB-IoT（窄带物联网，直连基站，穿透力强，无需集中器）、LoRa（局域网网关组网）或M-Bus/RS-485有线总线。智能水表内部结构需在表罩内预留天线走线槽，NB模块休眠电流微安级，每天定时唤醒上报数据。

3. 电控阀门（Control Valve）：

   预付费或远控场景需在基表进水端集成电机球阀或陶瓷柱塞阀。阀门由MCU驱动微型步进电机，接收“欠费关阀/充值开阀”指令。高端设计采用球阀结构，内部聚四氟乙烯（PTFE）阀座耐磨防垢；阀体与基表可分体或一体铸造，IC卡智能水表多为一体现浇铜壳。

4. 供电系统（Power Supply）：

   通常采用3.6V锂亚硫酰氯电池（Li-SOCl₂，容量≥8500mAh，寿命6-10年），置于防水电池仓。部分户外大表辅以超级电容应对瞬间高功率阀门动作。电路板涂覆三防漆（防潮/防盐雾/防霉菌），保障地下潮湿表井长期工作。

四、 结构选型痛点与2026技术趋势洞察

理解水表内部结构特点对选型至关重要。居民户用（DN15-DN25）首选多流束干式NB-IoT水表（无磁采样+光电备用），兼顾防冻与防盗水；老旧小区改造因管道铁锈多，建议加装前置Y型过滤器保护机芯，或选用超声波水表规避叶轮卡死风险。农村饮水安全工程因水质差、分散广，适合IP68防护的一体化超声水表。

2026年结构创新聚焦三点：一是集成化微型化，将MCU、通信、电源集成至表罩内胆（模块可热插拔更换），降低整表高度；二是抗干扰结构，在机械基表计数盒外加坡莫合金磁屏蔽罩，防御强磁窃水；三是超声波缩径设计，通过流道缩径提升低流速灵敏度，同时减少塑料用料降本。对于供水企业，选型时需开盖查验机芯材质（食品级POM优于回收塑料）、齿轮啮合间隙（无卡滞）及电池品牌（进口索伦森/国产亿纬锂能），从结构细节把控全生命周期质量。

综上所述，水表内部结构是一部从纯机械流体传动到机电深度融合的微型工程史。旋翼式基表的切线导流叶轮、干式的磁耦合隔离、智能表的无磁采样与NB通信仓，每一处结构巧思都服务于计量精准与运维智能。采购方与技术员唯有透视外壳下的组件逻辑，才能在智慧水务浪潮中精准匹配场景需求，让每一滴水都计量有据，筑牢城市供水管理的数字化底座。
