在城市供水管网与农村饮水工程中，水表作为计量收费的核心终端设备，常年暴露在地下井室、户外表箱或潮湿泵房等复杂环境中。对于占据市场主流的铸铁（灰铸铁/球墨铸铁）水表外壳而言，金属基材本身极易受到水分、土壤电解质、酸碱盐介质的侵蚀而生锈腐蚀。一旦外表涂层失效，不仅会导致表壳红斑流淌、影响读数抄表，更严重的是铁锈剥落会引发电化学腐蚀穿孔，甚至造成表壳承压能力下降破裂漏水，威胁供水安全。因此，水表外表的“油漆涂层”绝非单纯的装饰美化，而是保障水表长达6-10年全生命周期机械强度与计量精度的第一道物理屏障。本文将系统拆解水表外表涂层的材料迭代（从溶剂型漆到环氧粉末）、静电喷涂标准化工艺流程、耐候防腐性能参数，并结合国内外环保标准，为水表制造企业与采购方提供选型参考。
一、 水表外壳基材特性与腐蚀环境剖析
要理解涂层的重要性，首先需明确水表外壳的“敌人”——腐蚀机理与工况环境。
1. 主流基材：铸铁与球墨铸铁的微观缺陷
目前DN15-DN40小口径机械水表及智能水表，表壳多采用灰铸铁HT150/HT200或球墨铸铁QT450-10。铸铁铸造过程中，表层存在微气孔、砂眼与石墨片/球状石墨组织。这些微观孔隙如同“毛细管”，极易吸附空气中的水蒸气与氧气。在地下潮湿土壤中，铸铁表面形成电化学腐蚀电池：铁（Fe）作为阳极失去电子氧化为Fe²⁺，水和氧气作为阴极去极化剂，反应生成疏松的红铁锈（Fe₂O₃·nH₂O）。若不加以致密涂层封闭，腐蚀会从表壳外表向内部纵深渗透，数年即可穿透壁厚。
2. 典型服役环境的腐蚀因子
地下井室：高湿度（RH>85%）、积水浸泡、土壤中的Cl⁻（氯离子）、SO₄²⁻（硫酸根）离子渗透，加速电化学腐蚀；厌氧菌（硫酸盐还原菌）代谢产生酸性物质。
户外表箱：紫外线（UV）直射导致有机涂层老化粉化；昼夜温差-20℃~70℃引发热胀冷缩应力疲劳；酸雨（pH<5.6）化学侵蚀。
沿海/工业区：空气中盐分（NaCl雾）、硫化物（H₂S）浓度高，腐蚀速率是普通环境的3-5倍。
传统裸铸铁或仅涂刷油性防锈漆的水表，在沿海工地往往1-2年即出现表面泛黄锈斑，无法满足市政供水“6年免维护，10年设计寿命”的要求。这倒逼水表行业对外表涂层进行技术升级。
二、 水表外表涂层材料的迭代：从溶剂漆到环氧粉末
水表外表涂层经历了三代材料演变，核心逻辑是“环保化+高固含+无溶剂+高防腐”。
1. 第一代：溶剂型油漆（硝基漆/醇酸漆）——逐步淘汰
早期水表外壳采用人工刷涂或空气喷涂硝基皱纹漆、铁红醇酸防锈漆。这类涂料含有大量有机溶剂（二甲苯、甲苯、酯类），固体含量仅30%-40%，挥发性有机化合物（VOC）排放极高，严重污染车间空气，危害工人健康。且漆膜较薄（干膜20-30μm），屏蔽性差，耐盐雾仅48-96小时即起泡生锈。目前仅用于低端临时水表或维修补漆，新建项目已禁用。
2. 第二代：液体环氧富锌/环氧铁红漆——过渡方案
为解决溶剂漆防腐不足，部分厂家引入双组分环氧液体涂料（Epoxy Liquid Coating），底漆含锌粉（阴极保护）或铁红，面漆为聚氨酯改性环氧。液体环氧固体分可达60%-80%，干膜厚度80-120μm，耐盐雾300-500小时。但仍含少量溶剂，固化慢（表干2h，实干24h），低温高湿环境易泛白，且边缘覆盖不均，复杂铸件棱角处膜薄易锈。
3. 第三代：热固性环氧粉末涂料——当前主流标配

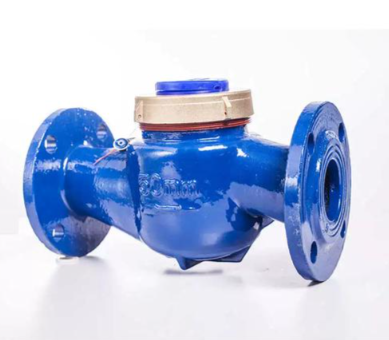

现代中高端水表外壳（尤其是球墨铸铁智能水表）普遍采用静电粉末喷涂环氧涂层（Epoxy Powder Coating）。粉末涂料是100%固体分的干粉混合物（环氧树脂+固化剂+颜填料+助剂），不含任何挥发性溶剂，VOC排放近乎为零，符合绿色制造趋势。
环氧粉末优势：一次喷涂成膜厚（250-300μm），是溶剂漆的3-5倍；涂层交联密度高，介电常数大，对水、氧、离子屏蔽性极佳；附附着力可达0级（GB/T 9286划格法最高级），耐冲击≥50kg·cm；耐盐雾性能轻松突破1000小时（ASTM B117）无红锈，等效户外服役8-10年。
聚酯环氧混合粉末：为提升户外耐紫外线粉化性能，外表（非接触水侧）可采用聚酯-环氧混合型或纯聚酯粉末（TGIC/Primid体系），耐候性提升至QUV老化1000h光泽保留>80%。
功能性改良：添加云母氧化铁（MIO）片状颜料形成“迷宫效应”阻隔离子渗透；掺入锌粉制成环氧富锌粉末实现阴极保护；纳米SiO₂改性提升硬度耐磨性（防井室碰撞）。
4. 新兴工艺：达克罗（DACROMET）与水性漆
不锈钢（304/316）与黄铜表壳虽自带耐蚀性，但铜壳易生铜绿（碱式碳酸铜），户外仍需透明清漆或电泳涂装防氧化；不锈钢海边可能发生氯离子点蚀，可施以PVD真空镀膜（派瑞林纳米涂层）增强疏水防水。
三、 静电粉末喷涂标准化工艺流程（SOP）
涂层寿命的60%取决于表面预处理，30%在于喷涂固化，10%为材料本身。规范的铸铁水表壳喷涂线需遵循以下流程：
1. 预处理：抛丸/喷砂（禁酸洗）
铸铁件多孔，严禁使用酸洗磷化（酸液渗入微孔难清洗，残留引发氢脆与后期鼓泡锈蚀）。标准工艺为抛丸清理：
将水表壳送入通过式抛丸机，利用高速钢丸（Φ0.3-0.8mm铸钢丸）喷射撞击表面，彻底去除铸造氧化皮、型砂、毛刺。
达到Sa 2.5级（近白级）洁净度（GB/T 8923），表面粗糙度（锚纹深度）控制在40-70μm，形成均匀麻面，增加涂层机械嵌合“锚定力”。
即时转入加热炉（200-250℃）余热脱水，或经吹风除尘，防止工序间二次生锈（黄锈生成仅需15分钟高湿环境）。
2. 预热与静电喷涂（热喷涂主流）
工件预热：铸铁导热慢，采用热喷涂工艺——将抛丸后的表壳送入固化炉预热至180-220℃（依粉末Tg玻璃化温度调整）。预热使粉末接触瞬间半熔融，改善死角（螺纹孔、加强筋内侧）上粉率。
静电粉末喷涂：使用静电喷塑枪（电压60-100kV，电流10-20μA）将环氧粉末雾化喷出，粉末颗粒带负电，吸附到接地（正极）的预热表壳表面。利用静电吸附+热熔融双重附着，膜厚均匀（目标250±30μm）。
冷喷涂（静电冷喷）：室温工件喷粉后进炉固化，适合复杂结构，但厚膜>150μm易产生电离排斥橘皮，一般用于底漆打底。
3. 固化与冷却
喷涂后的表壳进入固化炉恒温固化（环氧粉末典型条件：180℃-200℃保温15-20分钟）。树脂与固化剂发生交联聚合反应，形成三维网状结构热固性涂层。出炉后风冷或水冷至室温，禁止急冷（淬火应力开裂）。
4. 后处理与质检
螺纹保护：进出水螺纹（G3/4B/G1B）需预装硅胶或尼龙螺纹保护套，避免喷粉堵塞，或喷粉后攻丝清理（慎用，损伤涂层）。
缺陷检查：目测无橘皮、针孔、流挂、颗粒；用电火花检漏仪（3-5kV/mm）扫描检测微孔；磁性测厚仪多点测厚（主体≥250μm，边缘≥200μm）。
理化抽检：划格法测附着力（0级最优）、冲击测试（1kg重锤50cm跌落无裂纹）、耐盐雾（5%NaCl，35℃，1000h无底锈）、浸泡试验。
四、 环保标准、卫生认证与选型参数
水表外表涂层虽不直接接触饮用水，但其环保与耐久性关联整体品质，需对标多项标准：
1. 环保排放标准（生产端）
2. 卫生与安全（间接接触）
外表涂层若用于户内明装，需符合GB/T 17219-2023《生活饮用水输配水设备及防护材料的安全性评价标准》的浸渍试验（虽主要针对内壁，但外壁剥落碎屑可能落入水质）。环氧粉末通常需NSF/ANSI 61（美标）或WRAS（英标）认证证明无有毒迁移。无溶剂环氧粉末通过FDA 21 CFR 175.300食品接触间接许可更佳。
3. 性能参数选型表（采购指南）
参数指标 | 溶剂型环氧漆 | 环氧粉末涂料（热喷） | 聚酯粉末（户外面） |
|---|
固含量 | 60%-80% | 100% | 100% |
干膜厚度(μm) | 80-120 | 250-300 | 200-250 |
附附着力(划格) | 1-2级 | 0级 | 0-1级 |
耐盐雾(h) | 300-500 | ≥1000（无红锈） | 500-800 |
VOC(g/L) | 300-500 | ≈0 | ≈0 |
耐冲击(kg·cm) | 30-40 | ≥50 | ≥40 |
适用场景 | 维修补漆 | 地下井室铸铁壳 | 户外表箱明装 |
选型建议：

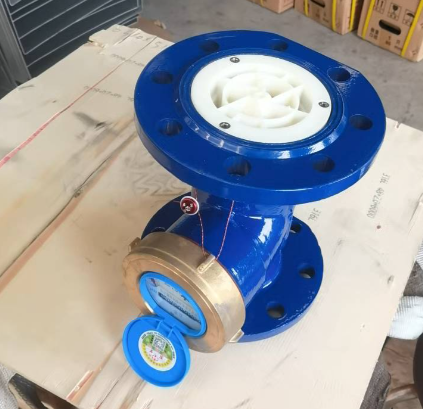

地下井/埋地：选环氧粉末250μm+Sa2.5抛丸，耐盐雾≥1000h，颜色常用蓝色（RAL 5005）、黑色、银灰。
沿海工业区：加喷锌富底粉或选用无铬锌铝达克罗打底+环氧面粉，双重屏障。
户外明装：底层环氧防腐+面层纯聚酯耐候粉（抗UV），颜色定制（绿/蓝/灰），光泽哑光防眩。
五、 常见涂层缺陷防治与运维维护
生产中常见喷涂缺陷及对策：
针孔/微泡：预处理残油未净、粉末受潮、固化升温过快。对策：加强脱脂抛丸，粉末恒温除湿库存，阶梯升温。
橘皮流挂：喷涂雾化不均、膜过厚、工件温度过高。对策：调整电压枪距，控制预热温度180℃±10℃。
附着力差（掉漆）：表面有锈/灰尘，粗糙度不足。对策：严格Sa2.5抛丸，除尘洁净室正压。
螺纹堵孔：喷粉前未加保护套。对策：耐高温硅胶塞封堵G3/4螺纹。
运维侧，供水单位应：
安装时避免硬物磕碰涂层（井室石块挤压），破损点及时涂环氧修补漆防锈。
定期巡检（每2年），表壳大面积粉化生锈需更换水表或重涂。
智能水表（NB-IoT）户外天线部位涂层需绝缘，防射频干扰。
随着“双碳”政策推进，水表外表涂层正向低温固化环氧粉末（140℃固化节能）、生物基环氧树脂、超疏水纳米复合涂层演进，在自清洁防结露方向潜力巨大。
水表外表油漆涂层看似微小，实则承载着防腐、环保、美观三重使命。制造端严控抛丸预处理与粉末固化，采购端认准环氧粉末100%固含与1000h盐雾指标，方能为供水计量筑起长久的“彩色铠甲”。
