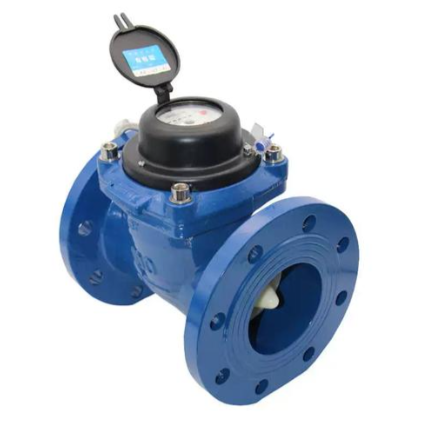

在供水计量系统中，法兰水表因其结构坚固、承压能力强、密封可靠性高，被广泛应用于工业用水、商业楼宇、市政管网及大型 residential 小区的主干计量。与螺纹水表相比，法兰水表在大口径（通常DN50及以上）场景下具有不可替代的优势。然而，在实际工程项目中，因安装不当导致的水表计量失准、表体泄漏甚至损坏的事故屡见不鲜。据供水行业统计，超过35%的水表早期故障与安装不规范直接相关。本文将从安装前的准备工作、分步操作流程到关键注意事项，为您提供一份系统、实用的法兰水表安装全指南，帮助工程人员一次性做对，确保计量精准和设备长效运行。

一、安装前的准备工作——磨刀不误砍柴工

1. 水表选型确认

在拆封安装之前，首先要确认水表的各项参数与现场工况匹配：

• 口径匹配：水表公称口径应与管道口径一致。若管道口径大于水表口径（如DN100管道装DN80水表），会导致流速过低、计量偏小；反之则压力损失过大，影响末端用水。

• 压力等级：法兰水表的公称压力（常见为PN10或PN16）必须不低于管道系统的最大工作压力，并预留20%以上安全余量。

• 介质温度：普通机械水表适用于冷水（≤30℃或≤50℃，视型号而定），若用于热水计量，必须选用热水水表或超声波热量表。

• 流向标识：检查水表表体上是否有清晰的箭头标识，明确介质流向。

2. 管道预处理

法兰水表对前后管道清洁度要求极高。安装前必须完成以下工作：

• 管道冲洗：在接入水表之前，应先用临时短管代替水表，打开阀门用清水冲洗整条管道，彻底清除焊渣、铁锈、泥沙、碎石等杂物。这是防止水表叶轮或涡轮卡死的最关键一步。

• 管道对中检查：法兰水表要求两端管道法兰面平行且同心。如果管道存在错位或偏斜，强行安装会在水表壳体上产生附加应力，轻则导致法兰密封不严，重则造成表体开裂。

• 管道支撑：大口径水表本身重量较大，且充满水后重量进一步增加。阀门和水表不能单独承受管道的重量，必须在水表前后管道上设置独立支墩或吊架。

3. 安装辅材准备

• 法兰垫片：根据介质温度选择。冷水系统可用丁腈橡胶（NBR）垫片；热水系统应选用EPDM橡胶或石棉橡胶垫片。垫片内径不得小于法兰内径，外径应与法兰螺栓孔内侧齐平，避免垫片伸入流道造成扰流。

• 螺栓与螺母：选用与法兰标准匹配的镀锌螺栓（通常为4.8级或8.8级），配平垫圈和弹簧垫圈。高温或腐蚀性环境应选用不锈钢螺栓。

• 工具准备：扭矩扳手（大口径必备）、橡胶锤、水平仪、游标卡尺、起重设备（DN150以上）。

二、法兰水表分步安装操作流程

第一步：确定安装位置

法兰水表应安装在便于读数、检修和防冻的位置。具体要求：

• 室内优先：尽量安装在室内管井或专用水表间内，避免露天暴晒或冰冻。

• 远离振动源：距离水泵出口、止回阀等易产生水锤和振动的设备至少3米以上，或加装减震软管。

• 预留操作空间：水表上方和侧面应留出至少300mm的检修空间，方便拆卸和更换。

第二步：安装方向确认

• 将水表搬运至安装位置，对照表体上的箭头标识，确认水表方向与管道介质流向一致。装反的后果是计量为零或严重偏小，且部分水表反向安装会导致内部齿轮损坏。

• 水平安装型水表（绝大多数）必须保证表盘朝上、壳体水平，倾斜角度不得超过2°。垂直安装型水表（较少见）则必须按标识方向垂直安装。

第三步：法兰对接

• 将水表两端的法兰与管道法兰对齐。注意法兰密封面应清洁无损伤。

• 放入垫片，注意垫片不得偏位或折叠。

• 先用手将螺栓旋入螺母2-3扣，确认螺纹无错扣后，再使用扳手初步拧紧。

第四步：螺栓紧固——关键中的关键

法兰螺栓的紧固顺序和力矩直接决定密封效果：

• 对角交叉紧固：严禁顺时针或逆时针依次拧紧。正确的顺序是：先对称拧紧相对的两个螺栓（如12点和6点方向），然后拧紧3点和9点方向，再依次拧紧中间位置的螺栓，形成"星形"或"十字"交叉顺序。

• 分步递增力矩：分2-3次逐步增加扭矩。例如，最终要求扭矩为100N·m，则第一次拧至40N·m，第二次至70N·m，第三次至100N·m。每次都按对角顺序操作。

• 扭矩参考值（以M16螺栓、PN16法兰为例）：DN50约50-60N·m；DN80约70-80N·m；DN100约90-100N·m；DN150约120-140N·m。具体以设计图纸或水表厂家技术手册为准。

• 检查：全部拧紧后，用塞尺检查法兰间隙是否均匀（误差应≤0.5mm），不均匀说明管道受力不均，需重新调整管道支撑后再次紧固。

第五步：安装上下游直管段

根据水表类型不同，对前后直管段长度有明确要求：

• 机械式水表（旋翼式/螺翼式）：上游直管段≥10倍管径（10D），下游≥5D。若上游有弯头、阀门、变径等扰流件，直管段长度应延长至15D-20D。

• 超声波水表：对直管段要求更高，上游通常需20D-30D，下游需10D。

• 加装过滤器：在法兰水表上游建议安装Y型过滤器，防止杂质进入水表。过滤器方向同样需与流向一致。

第六步：系统注水排气

• 缓慢打开水表上游阀门，让水以低速流入管道。此时下游阀门应保持关闭。

• 打开管道最高点的排气阀（或松开管道末端的堵头），排尽管道内的空气。水满后关闭排气阀。

• 逐步全开水表下游阀门，让系统进入正常运行状态。

第七步：检漏与验收

• 在1.5倍工作压力下保压30分钟，检查法兰接口、表体、排气阀等部位有无渗漏。

• 观察水表读数：在系统无用水的情况下，水表指针或数字应静止不动。若有缓慢转动，说明存在管道渗漏或水表内漏。

• 进行小流量测试：打开一个水龙头，观察水表是否能准确启动计量（最小流量Q1或Qmin下应正常走字）。

三、八大关键注意事项——避开常见陷阱

1. 严禁带压拆卸：维修或更换水表前，必须先关闭上下游阀门，确认管道内压力完全释放后再操作。带压拆卸法兰可能导致垫片爆出、热水喷溅伤人。

2. 防止水锤冲击：在水泵出口或频繁启闭的管路上安装法兰水表时，必须在水表上游加装水锤消除器或缓闭式止回阀，避免瞬时高压损坏水表机芯。

3. 冬季防冻：室外或管井内的水表在冬季应采取保温措施（包裹橡塑保温棉或电伴热带），长期停用时必须排空水表及前后管道内的存水。

4. 避免强磁场干扰：智能水表的电子部分对强磁场敏感，安装时应远离大功率电机、变压器等强磁场源至少1米以上。

5. 定期巡检与清洗：建议每半年检查一次法兰螺栓是否松动、垫片是否老化；每年拆洗一次上游过滤器，防止杂质堆积影响计量精度。

6. 禁止作为调节阀使用：水表不是调节阀，在任何情况下都不应通过部分关闭水表前后的阀门来限制流量，这会导致水表内部流速异常、计量失准甚至损坏。

7. 防雷接地：户外安装的智能法兰水表应做好防雷接地保护，接地线应独立连接到接地极，不可与电源线共用。

8. 保留安装记录：安装完成后，应拍照记录水表读数、安装日期、安装人员等信息，并建立设备档案，为后续运维提供依据。

四、常见安装失误案例警示

• 案例一：无锡工厂在未冲洗管道的情况下直接安装DN100法兰水表，通水后焊渣卡死叶轮，水表完全不走字。最终不得不停水拆卸，清理管道并更换水表机芯，造成一天停产损失。

• 案例二：安装工将法兰垫片放偏，部分垫片伸入流道，导致水流产生涡流，水表计量偏差达-15%（少计水量），半年后才被发现，供水方损失数万元水费。

• 案例三：大口径法兰水表安装时未按对角顺序紧固螺栓，导致法兰间隙一侧大一侧小，通压后小间隙侧垫片被挤出，大量漏水，浸泡了整个地下管井。

结语

法兰水表的正确安装是确保计量精准、延长设备寿命、保障供水系统稳定运行的基础。从安装前的管道冲洗、选型确认，到分步的法兰对接、螺栓紧固，再到后期的定期巡检和维护，每一个环节都不可忽视。作为专业的水表供应商，我们始终建议工程单位严格按照厂家提供的安装手册操作，并在遇到不确定情况时及时咨询技术人员。只有规范安装，才能让每一滴水都得到精准计量。
