本文围绕法兰水表在采购与设计阶段的温度-压力选型核心，系统解读 GB/T 778.1-2018 下的 T30/T50/T90 温度等级划分、PN10/PN16/PN25 公称压力与稳态压力及水锤的匹配关系，指出介质温度与环境温度、法兰标准混用等隐性雷区，并提供分场景温压速查表与技术协议必写条款，帮助水务及工业用户规避早期失效与计量纠纷。

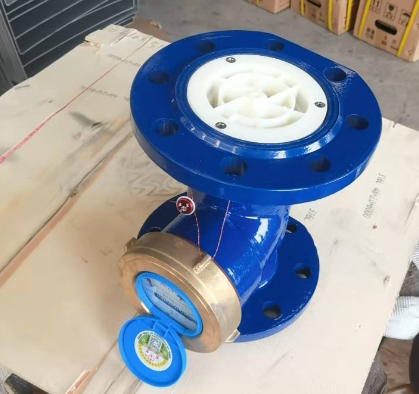

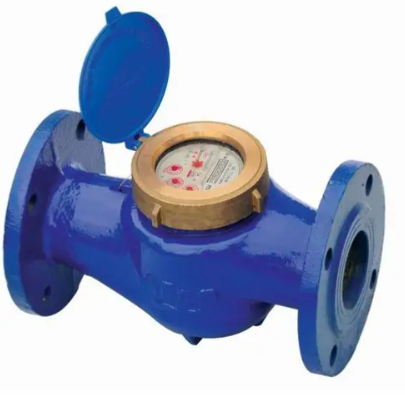

在智慧水务与大口径贸易结算场景中，法兰水表（DN50~DN300 螺翼式、涡轮式、超声波式）已经成为工业园区总表、二次供水泵房、农业灌溉首部、供热冷冻水回水计量的主流配置。但我们在配合水务公司做招标技术评审时发现，超过四成的法兰水表早期失效——表壳法兰颈部裂纹、电子模块进水、冬季冻裂、计量偏差超差——并不是产品本身质量不合格，而是温度等级和公称压力在选型阶段就标错了。
水表不像阀门那样靠壁厚硬扛压力，它的壳体、机芯、密封件、远传模块都有明确的额定温度-压力包络线。超出这条线，GB/T 778.1-2018《饮用冷水水表和热水水表》下的计量合法性首先失效，贸易结算纠纷随之而来。
本文从国标温度等级、公称压力匹配、环境温度与介质温度差异、法兰标准混用四个维度，给采购、设计和水务运维人员一套可直接抄进技术协议的选型框架。
一、温度选型：先分清“介质温度”和“温度等级”
很多采购单只写“常温冷水表”，现场却把 T30 表装到了太阳能回水支管上，入夏后水温冲到 42℃，机芯密封 O 圈老化，表盘起雾，计量开始负偏。
按 GB/T 778.1-2018，水表温度等级用 T 加数字标记，数字代表最高允许介质温度（℃）：
T30：冷水表，介质 0.1℃~30℃，对应绝大多数市政自来水、清水灌溉、冷冻水（7℃~12℃）工况。
T50：冷水表扩展型，最高 50℃，适合南方无遮阳明管、工厂冷却循环水、部分地源热泵侧。
T70 / T90：热水表，介质最高 70℃ 或 90℃，用于供热回水、生活热水、换热站补水。
T130：高温热水或饱和蒸汽冷凝水回收专用，需定制金属机芯。
选型铁律：实际介质最高温度 + 5℃ 余量 ≤ 温度等级上限。比如实测夏日最高水温 34℃，T30 不能用，必须上 T50；供热回水常年在 60℃~75℃，必须 T90 而非 T50。
还有一个常被忽略的点：介质温度和环境温度不是一回事。T30 表的电子远传部分（NB-IoT/RS485）环境温度通常标 -10℃~+55℃，但表体若直埋冻土区，冬季环境温度 -20℃ 时，尽管介质不结冰，表玻璃和引线仍可能冻裂，这种场景要单独选 IP68 直埋型并带保温套。
二、压力选型：PN 不是越大越好，但绝不能按“工作压力”裸配
法兰水表采购单上“公称压力”一栏，常见三种写法：PN10、PN16、PN25，对应 1.0MPa、1.6MPa、2.5MPa。
国标冷水水表允许的最高持续工作压力（MAP）常规为 1.0MPa（MAP10），工业型可到 1.6MPa（MAP16）。但要注意两个现场变量：
1. 泵后瞬时压力与水锤
二次供水泵房出口、长距离输水末端，稳态压力可能只有 0.6MPa，但水泵启停水锤瞬时峰值能到 1.4MPa。若选 PN10（壳体强度试验压力 1.5 倍=1.5MPa），水锤次数多了法兰颈部会产生疲劳微裂纹。这类工况PN16 是底线，超高层泵后建议 PN25。
2. 壳体试验压力 vs 工作压力
PN16 的意思是“在 20℃ 下壳体强度试验压力 2.4MPa、密封试验 1.76MPa”，不是让你一直顶着 1.6MPa 跑。稳妥算法：稳态工作压力 ≤ 0.7×PN 值。即 PN16 表用在稳态 ≤1.12MPa 的管线，留出压力波动和安全裕度。
超声波法兰水表因为是无阻流件结构，承压件少，PN16 壳体配 DN200 以上往往比机械螺翼表更稳，但采购时仍要核对厂家提供的“壳体强度试验报告”而不是只看铭牌。
三、法兰标准混用：DN80 以上最易翻车
法兰水表靠两端法兰与管道对接，但“PN16”四个字背后藏着标准差异：
铸铁阀体常按 GB/T 17241.6 加工，螺孔中心距和 HG/T 20592 钢制法兰在 DN80 以上有偏差；
不锈钢表体多按 HG/T 20592 PN16 RF 机加工；
欧标项目可能来图 EN 1092-2 PN16，美标项目要 ANSI B16.5 Class 150。
现场返工最高频的事故是：管道是国标铸铁法兰，水表是不锈钢 HG 法兰，DN100 以上螺栓孔错开 3~4mm，强行铰孔导致法兰面受力不均，试压时密封垫片偏压渗漏。
选型动作：在技术协议里同时写明“法兰标准+压力等级+密封面形式（RF 突面/FF 全平面）+螺栓孔数及中心距标准”，不要只写 PN16。
四、不同工况的温压选型速查
应用场景 | 介质温度 | 稳态压力 | 推荐温度等级 | 推荐公称压力 | 备注 |
|---|
市政清水总表（DN50~150） | 5~25℃ | 0.3~0.6MPa | T30 | PN16 | 留余量防农忙泵抽吸 |
南方无遮阳明管 | 8~38℃ | 0.4~0.8MPa | T50 | PN16 | 夏季表面升温叠加 |
二次供水泵后 | 5~30℃ | 0.8~1.1MPa（含水锤） | T30 | PN25 | 必须带水锤消除器 |
冷冻水供回水 | 5~12℃ | 0.6~1.0MPa | T30 | PN16 | 环境温度低需 IP68 直埋型 |
供热回水计量 | 55~75℃ | 0.4~0.9MPa | T90 | PN16 | 机芯需耐热润滑油 |
工厂冷却循环水 | 25~48℃ | 0.5~1.2MPa | T50 | PN16 | 含微量缓蚀剂需确认密封材质 |
五、技术协议里必须“锁死”的四行字
为了避免验收扯皮，法兰水表采购合同建议直接嵌入以下条款：
温度等级：介质最高温度 ℃，选用 T 级（GB/T 778.1-2018），远传模块环境温度 -10~+55℃；
公称压力：PN（MAP），壳体强度试验压力按 GB/T 778.3 提供第三方报告；
法兰标准：HG/T 20592-2009 PN__ RF，与现场管道法兰同标准，螺孔中心距按表提供；
禁忌声明：T30 冷水表严禁通介质＞30℃热水，否则计量误差超标及密封失效不在质保范围。
温度压力选对了，法兰水表在 DN50~DN300 管网上稳定跑 6~8 年（机械表）或 10 年以上（超声波表）是常态；选错了，可能第一个供暖季就表盘起雾、第一个水锤夜就法兰渗水。把温压参数当“额定边界”而不是“参考值”，是水务计量合规的第一步。
