在城市地下管网的深处，在工厂轰鸣的车间里，在智慧农业的灌溉渠中，一种集机械计量、电子传感与数据通讯于一体的设备正在悄然改变着用水管理模式——这就是法兰智能水表。与传统螺纹水表不同，法兰智能水表凭借其大通径、高承压、易安装的结构优势，以及远程抄表、精准计量、漏损预警的功能特性，已成为供水企业、工业用户和大型公建实现精细化用水管理的核心终端。本文将从工作原理、核心技术、应用领域三个维度，为您深度剖析这一工业计量“智慧大脑”的运行逻辑与落地价值。

一、工作原理：从机械齿轮到数字信号的跨越

法兰智能水表并非简单的“机械表+电子模块”，而是一套完整的机电一体化系统。其核心在于将传统的机械水流量信号，通过传感器转化为标准电信号，再经由微处理器进行数据处理与存储。

1. 基表计量：流量的机械感知

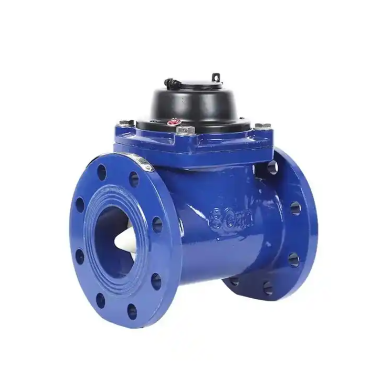

法兰智能水表的基表通常采用水平螺翼式或垂直螺翼式结构（针对DN50–DN300的大口径场景），部分高精度场景会采用电磁式或超声波式全电子基表。

• 螺翼式原理：当水流冲击螺翼（叶轮）时，螺翼开始旋转，转速与水流速度成正比。通过齿轮组减速传动，将螺翼的旋转圈数转化为指针的线位移，从而显示累计流量。

• 全电子式原理：电磁式基于“法拉第电磁感应定律”，通过测量导电流体切割磁力线产生的感应电动势计算流速；超声波式则通过测量超声波在顺流和逆流中的传播时差计算流速。全电子式无机械磨损，始动流量低，量程比（Q3/Q1）可达R400甚至更高。

2. 传感转换：机电信号的“翻译官”

这是智能水表区别于普通水表的关键。基表内部或外部安装有传感器，负责捕捉机械运动或物理场变化：

• 干簧管传感器：基表指针上安装小磁钢，当指针旋转一圈，磁钢经过干簧管使其闭合一次，产生一个脉冲信号。每N个脉冲代表1立方米水（脉冲当量可调）。

• 霍尔传感器：利用霍尔效应，当磁钢靠近时，传感器输出电平信号变化。相比干簧管，霍尔传感器抗干扰能力更强，寿命更长。

• 光电传感器：在字轮上开孔或印刷编码，通过红外发射/接收管读取字轮位置，直接识别数字，精度极高，常用于高精度计量场景。

3. 数据处理：微控制器的“智慧运算”

传感器采集的脉冲信号传输至微控制器（MCU），MCU是智能水表的“大脑”：

• 流量计算：根据脉冲当量和脉冲频率，实时计算瞬时流量和累计流量。

• 数据储存：内置EEPROM或Flash存储器，定期保存累计流量数据，防止断电丢失。

• 逻辑控制：实现预付费（剩余水量不足关阀）、超流量报警（流速超过Q4阈值报警）、电池低电压报警等功能。

• 数据加密：对关键数据（如累计水量、剩余金额）进行加密存储，防止数据篡改。

4. 通讯传输：数据上云的“神经末梢”

处理后的数据通过通讯模块上传至管理平台，这是实现远程监控的基础。主流通讯方式包括：

• 有线通讯：M-Bus总线（二总线制，可供电+通讯，传输距离可达1km）、RS485（需单独供电，抗干扰强，常用于工业现场）。

• 无线通讯：LoRa（远距离，低功耗，适合分散安装）、NB-IoT（窄带物联网，运营商网络覆盖，无需自建基站，是当前主流）、GPRS/4G（实时性强，但功耗较高）。

二、核心技术：决定计量精度的四大要素

法兰智能水表的性能优劣，取决于四大核心技术的成熟度：

1. 计量精度：从“合格”到“精准”

• 量程比（Q3/Q1）：普通机械水表量程比通常为R80–R160，而智能水表可达R200–R400。这意味着它既能准确计量大流量，也能捕捉夜间小流量（如管网渗漏），大幅降低计量盲区。

• 始动流量：全电子式水表的始动流量可低至0.001 m³/h，而机械式通常在0.01 m³/h以上。低始动流量对漏损监测至关重要。

• 压力损失：法兰连接的大口径水表需关注压力损失。螺翼式水表压力损失较小（ΔP≤0.1 bar），而容积式（如活塞式）压力损失较大。

2. 防护等级：工业环境的“护身符”

法兰智能水表多安装于井下、泵房、户外等恶劣环境，防护等级至关重要：

• IP68防护：基表与电子模块均需达到IP68（完全防尘，持续潜水1米/30分钟不进水）。这要求表壳采用全密封结构，电缆接口使用防水接头，电池仓采用灌封工艺。

• 防爆认证：在化工、油气等特殊行业，需通过ExdIIBT4或CT6防爆认证，防止电火花引发爆炸。

3. 供电技术：长寿命运行的保障

• 锂亚硫酰氯电池：容量大（可达8500mAh）、自放电率低（年自放电<1%），寿命可达6–10年。配合低功耗设计（休眠电流<10μA），可实现电池供电下的长期免维护。

• 双电源冗余：部分高端产品采用“主电池+超级电容”设计，主电池耗尽后，超级电容可维持最后几次数据上传和阀门动作，防止数据丢失。

4. 数据安全：防篡改的最后防线

• 物理防护：表壳铅封、电子封印（开盖即报警）、防磁攻击（检测外部强磁场并报警）。

• 数据加密：采用AES-128或SM4国密算法对传输数据进行加密，防止数据在传输过程中被窃取或篡改。

• 数据溯源：所有关键操作（如开盖、参数修改、阀门动作）均记录日志，支持后台审计。

三、应用领域：从城市供水到工业生产的全覆盖

法兰智能水表的“大通径”特性，决定了其在中大流量场景中的不可替代性。

1. 城市供水管网：漏损控制的“侦察兵”

• 分区计量（DMA）：在供水管网的关键节点（如进水总管、区域边界）安装法兰智能水表，实时监测夜间最小流量（MNF）。若MNF异常升高，提示该区域存在暗漏，指导检漏人员精准定位。

• 大用户监控：对工厂、医院、学校、酒店等月用水量超万吨的大用户，安装高精度法兰智能水表，实现用水异常预警（如连续超流量、非工作时间用水），防止偷漏水。

• 消防栓监控：在市政消防栓上安装带阀控功能的法兰智能水表，监测非法取水（如绿化、施工偷水），并远程关阀。

2. 工业生产：成本控制的“仪表盘”

• 循环水系统：在工厂冷却循环水总管安装法兰智能水表，实时监测循环水量，优化水泵运行频率，降低电耗。

• 工艺用水计量：在制药、化工、食品等行业的纯水、注射用水、工艺冷却水管道上，安装卫生型法兰智能水表（316L不锈钢，内表面Ra≤0.8μm），满足GMP认证要求。

• 废水排放计量：在污水处理站进水口、排水口安装耐腐蚀法兰智能水表（衬里采用PTFE或橡胶），配合水质监测仪，实现排污总量控制。

3. 智慧农业：节水灌溉的“指挥官”

• 大型喷灌系统：在农田灌溉主管道安装法兰智能水表，配合土壤墒情传感器和气象站，根据作物需水量自动启停水泵，实现精准灌溉。

• 温室大棚：在连栋温室的滴灌、微喷系统中，安装小口径法兰智能水表（DN50–DN80），按作物生长阶段分区计量，优化水肥一体化。

4. 公共建筑：能耗管理的“审计师”

• 中央空调系统：在商场、写字楼的冷冻水、冷却水循环管道上，安装能量型法兰智能水表（带温度、流量测量），计算冷/热量消耗，实现按用量分摊费用。

• 消防水池补水：在消防水池进水管安装法兰智能水表，监测补水量，防止消防管网渗漏导致的水资源浪费。

5. 特殊行业：严苛工况的“挑战者”

• 热力管网：在热电联产企业的供热管网中，安装耐高温法兰智能水表（工作温度≤150℃），计量热水流量。

• 矿山排水：在矿井井下排水管道，安装防爆型法兰智能水表，监测排水量，防止淹井事故。

四、未来趋势：从“计量”到“服务”的延伸

随着物联网技术的发展，法兰智能水表正从单一的计量工具向综合服务平台演进：

• 边缘计算：在表端集成边缘计算能力，就地分析用水模式（如识别洗衣机、马桶等用水特征），实现更精准的漏损判断。

• AI预测：结合历史数据和天气信息，AI模型预测未来用水量，辅助供水调度。

• 水质监测：集成pH、浊度、余氯等水质传感器，实现“水量+水质”双监测，保障用水安全。
