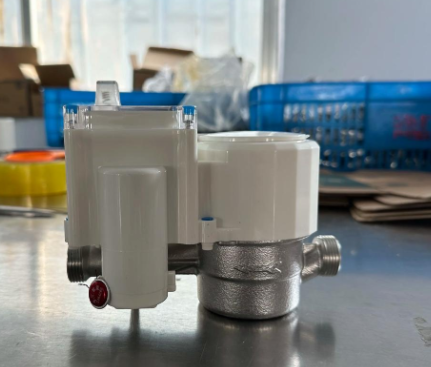

水表作为供水计量的核心器具，直接关系到供水企业与用户的合法权益，也影响着水资源的合理利用。随着不锈钢材质凭借耐腐蚀、无污染、使用寿命长等优势，逐渐取代传统铸铁、铜质水表，我国针对不锈钢水表的生产标准也日趋完善，形成了覆盖材料、生产、检测、包装全流程的标准化体系，为行业规范发展提供了明确指引。本文结合现行核心标准，全面解读不锈钢水表国内生产标准的关键内容，助力行业从业者、监管部门及用户精准了解相关要求。
一、不锈钢水表国内生产标准体系核心构成
目前，我国不锈钢水表生产标准已形成“国家标准+团体标准”的双重支撑格局，其中国家标准奠定基础要求，团体标准细化专项规范，两者相互补充，覆盖不同规格、不同用途的不锈钢水表生产全环节。
核心国家标准主要包括《封闭满管道中水流量的测量 饮用水冷水水表和热水水表》（GB/T 778-2007）和《饮用水冷水水表安全规则》（CJ 266-2008），这两项标准构成了不锈钢水表生产的技术框架，从计量性能、安全要求等方面提出了基础性、强制性要求，适用于所有饮用冷水、热水用不锈钢水表的生产制造。
团体标准方面，以中国城镇供水排水协会发布的《焊接不锈钢水表壳体及管接件》（T/CUWA XXXX—2025）为代表，该标准针对不锈钢水表的核心部件——壳体及管接件，制定了更为细化的技术规范，明确了材料选用、结构尺寸、焊接工艺、检验规则等具体要求，进一步提升了不锈钢水表生产的专业性和规范性，填补了专项部件标准的空白。
此外，《不锈钢 牌号及化学成分》（GB/T 20878）、《生活饮用水输配水设备及防护材料的安全性评价标准》（GB/T 17219）等相关标准，也为不锈钢水表的材料合规性、卫生安全性提供了重要依据，形成了全方位的标准支撑体系。
二、生产标准核心技术要求解析
（一）材料选用：坚守无毒、耐腐蚀底线
材料是不锈钢水表质量的基础，生产标准对材料的选用提出了严格要求，核心围绕“无毒、无污染、耐腐蚀”三大原则。根据《焊接不锈钢水表壳体及管接件》（T/CUWA XXXX—2025）规定，焊接不锈钢水表壳体及管接件所用管材、板材，需采用符合GB/T 20878规定的10Cr16Mn9Ni2Cu2N（S35100）、06Cr19Ni10（S30408）、06Cr17Ni12Mo2（S31608）等奥氏体不锈钢，且需为固溶处理态，确保材料无生物活性，不会对饮用水造成污染。
其中，304不锈钢（06Cr19Ni10）凭借良好的耐腐蚀性和经济性，成为普通不锈钢水表的主流选用材料；316不锈钢（06Cr17Ni12Mo2）耐腐蚀性更强，适用于水质较差、腐蚀性较强的场景，如化工园区、沿海地区等。标准同时要求，材料需经过严格检测，确保化学成分、力学性能符合规定，杜绝不合格材料流入生产环节。
（二）结构与工艺：规范细节保障使用性能
不锈钢水表的结构尺寸和生产工艺，直接影响其计量精度和使用寿命，标准对此作出了明确且细致的规定。
结构尺寸方面，标准针对公称通径≤40mm、常用流量≤16m³/h的螺纹连接不锈钢水表，明确了壳体、管接头、连接螺母、水表罩子等核心部件的具体尺寸要求。例如，公称通径15mm的水表，连接螺纹可采用G3/4，壳体厚度≥1.45mm；公称通径40mm的水表，连接螺纹采用G2，壳体厚度≥2.45mm，同时要求线性尺寸未注公差符合GB/T 1804-2000的m级，螺纹精度符合相关标准规定，确保部件适配性和安装稳定性。
生产工艺方面，标准重点规范了焊接工艺和表面处理工艺。焊接环节要求采用挤冲压焊接或直接焊接成型工艺，焊接处不允许有裂缝、气孔、缩孔等缺陷，确保焊接强度；表面处理需经过酸洗钝化或电解抛光处理，使表面色泽均匀，无明显划伤、凹陷，同时形成完整的钝化膜，提升耐腐蚀性。此外，标准还对水表的装配工艺提出要求，确保内部零部件安装牢固，运转顺畅，避免因装配不当影响计量精度。
（三）性能要求：全维度管控产品质量
不锈钢水表的性能要求涵盖外观、耐压、力学、耐腐蚀性、卫生等多个维度，是标准的核心内容，也是产品合格的关键判定依据。
外观要求上，水表壳体及管接件无裂缝、无明显划伤、螺纹无损伤，表面色泽均匀，无氧化、锈蚀等缺陷；耐压要求方面，水表需能承受规定的水压试验，无渗漏、变形等情况，确保在实际供水压力下稳定运行；力学性能要求焊接接头强度、壳体承载强度等符合规定，能承受外力冲击和扭矩作用而不损坏；耐腐蚀性要求通过盐雾试验等检测，钝化膜完整，无明显腐蚀痕迹，确保长期使用不生锈、不污染水质；卫生要求则明确水表与水接触的部件无有毒有害物质析出，符合GB/T 17219的规定，保障饮用水安全。
（四）检验规则：层层把关确保产品合格
为确保不锈钢水表符合生产标准，标准明确了严格的检验规则，分为出厂检验和型式检验两类。出厂检验为每批产品必做检验，重点检测外观、结构尺寸、耐压性能、计量精度等关键项目，不合格产品严禁出厂；型式检验则针对产品批量生产后的周期性检验，涵盖标准规定的所有性能项目，通常每1-2年进行一次，若生产工艺、材料发生重大变化，也需及时进行型式检验，确保产品质量稳定
